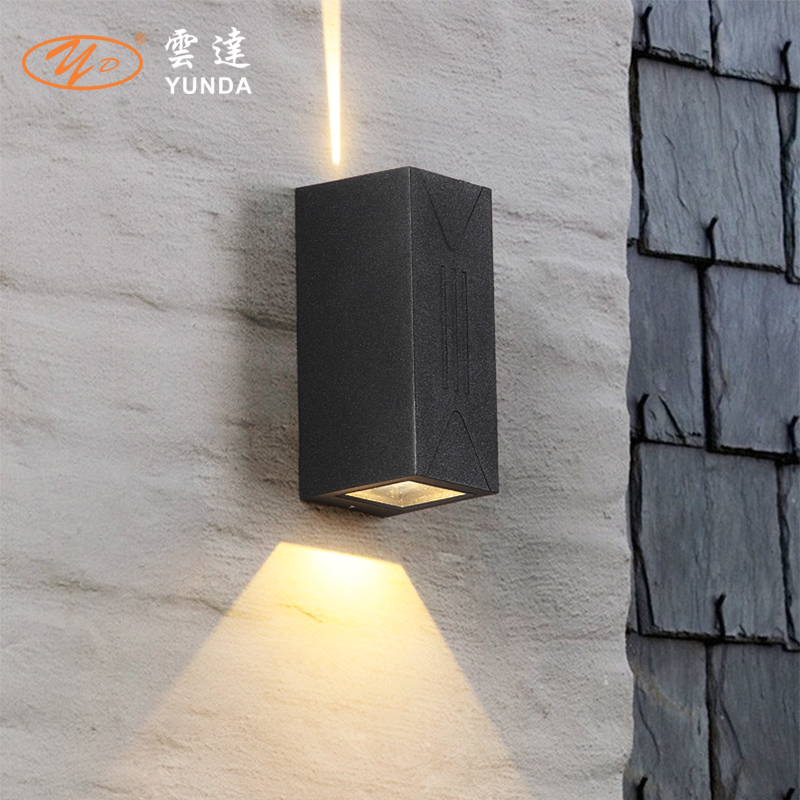

近幾年來，因?yàn)閮r(jià)格平民，市場上的太陽能人體感應壁燈產品越來越流行（不了解太陽能感應燈的朋友可回顧一下我們的上一期聊聊太陽能壁燈），下面我們就來了解一下整個產品的控制電路的一個設計方案。
今天介紹的這款太陽能人體感應壁燈的專用芯片SW03B，SW03B是一款 CMOS 工藝集成的 PIR（Passive Infra-Red）控制器芯片，功耗低。其內部構架采用模擬及數字混合電路的 Mixed-mode 方式設計，封裝是SOP8，管腳排布如下圖:
SW03B采用第三代 PIR 人體熱釋紅外線探測技術方案，內置高精度算法單元，可自調整適應當前環境，濾除環境干擾，有效提取人體信號，最遠感應距離達十幾米。實際應用電路相當簡單，研發、生產無需調試，大幅降低生產成本、節省空間。
下面詳細介紹SW03B在太陽能人體感應壁燈方案中的設計壁燈電路，如下面原理圖所示，芯片第2腳是檢測PIR熱釋電紅外傳感器的信號輸入，芯片內部進行放大處理。
第3腳是CDS 信號輸入引腳，檢測太陽能板電壓，高于 0.33V 時（白天），IC 處于 PIR 休眠狀態，PIR 不檢測；低于 0.2V時 （夜晚），IC 處于PIR 檢測狀態，白天進入晚上時感應無微亮模式強制亮燈 1 個延時時間，要改變觸發臨界值所對應的環境亮度，只需調整 R2 的大小即可。
第4腳是延時時間選擇腳，懸空時，輸出延時 20s；接 VSS 時，輸出延時 15s。
第6腳懸空時，壁燈為正常感應模式，靈敏度最靈敏；當接 VSS 時，進入測試模式，靈敏度鈍，上電只需輸出 5S 高電平后，即進入感應模式，感應時間為 1S，方便電路控制板的生產測試，可以大大節省測試時間，提升生產效率。
第7腳是控制信號輸出引腳。每次上電，若是白天，輸出低電平進入白天休眠狀態。若為晚上，則進入感應模式，先輸出高電平 15S 后，進入 PIR 檢測狀態（無人時微亮感應檔模式輸出 16Khz3%占空比的 PWM，無人時感應檔模式輸出低電平），感應到人輸出高電平。在晚上輸出高電平過程中，若變?yōu)榘滋?，則輸出低電平，進入白天休眠狀態。當進入過放保護時，關閉輸出進入休眠狀態，直到第二天晚上解除過放保護。
第8腳是模式選擇腳，懸空時，感應無微亮模式；接 VDD 時，感應微亮模式。
注：原理圖中的DW03為鋰電保護IC，如果需要鋰電保護時，R9不接；反之如果為了節省BOM成本，則R9接0R電阻，同時R7、C6和DW03不接。
DEMO板：
如上，整個SW03B的設計電路非常之簡單實用，目前已經實現批量出貨10KKPCS，并且客戶反映整個生產很高效，得到了很好的壁燈市場反饋
